アプリケーション例
- 粉体材料 移し替えの監視
- 配管内閉塞検知
- ホッパー内ブリッジの検出
- 添加剤等フローモニター
- ホッパー内 空検知
- 漏れ検知 フィルター破損検知
- ふるい機 目詰まり検知
- オーバーフロー検知
- 袋体破損検知
- サイクロン排出量監視
- フィルター破損検知
DYNA / ダイナ社（ドイツ）

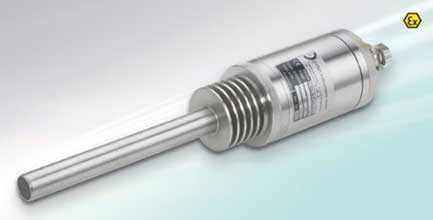

粉体フローセンサー
流速測定やモニタリング、速度測定やダスト測定のための技術を開発、製造、提供
特長
- 質量流量測定も可能
- フロー監視レベル検出
- ダストモニタリング
- 速度測定
- 静電容量とマイクロウェーブ方式
- 連続搬送、投入、排出ラインで使用可能
概略仕様
フローセンサー概略仕様
| シリーズ | M | P | K | V | S | GM |
| 測定原理 | マイクロ波 | 静電容量 | 静電容量 | 静電容量 | 静電容量 | 静電容量 |
| 検出距離 | Max1m | 約150㎜ | 管内 | 管内 | 管内 | 50mm-800m |
| 温度 | 90℃ | 90℃ | 90℃ | 130℃ | 70℃ | 90℃/130℃ 200℃/290℃ |
| 耐圧 | 2Bar (オプション25bar) |
6bar (オプション40bar) |
40bar | 6-40bar | 10bar | 6bar |
| 接続 | G1.1/2” | G1.1/2” | DN10-100 | DN125-400 | フレキシブルホース Φ4－16㎜ |
G1/2” G1.1/2” |
| 出力信号 | リレー |
リレー 4-20mA |
リレー 4-20mA |
リレー 4-20mA |
リレー 4-20mA |
リレー 4-20mA |
| 防爆認証 | ATEX ZONE2/22 | ATEX ZONE2/22 | ATEX ZONE2/22 | ATEX ZONE2/22 | ATEX ZONE2/22 | ATEX ZONE2/22 CSA Div.2 |
オンライン質量流量計
- 配管途中に設置することにより、質量流量測定可能
- 瞬時及び生産流量監視可能
M－FLOW
- マイクロ波方式の測定
- コンパクト粉塵の蓄積に影響されずに測定可能
DYNA MASS
- 濃度と速度を測定する事により質量流量の測定が可能
- 搬送速度や圧力の影響を受けず非接触の為、コンタミの心配が有りません。
- インライン測定可能
