MAGNETROL / マグネトロール社(アメリカ)
レベル計測機器
ガイドウェーブレーダー

よりシンプルに、より確実に本質液面のみを捉え、不可能だった計測を可能にします

特長

  • 比重、温度変化の影響を受けません
  • センサーロッドに不感帯がなくタンク底部まで測定可能
  • 2液の界面レベルが測定可能
  • 予備診断機能を装備
  • 優れたシグナルキャンセル機能(蒸気、ガス、泡立ち、固着を識別し除外)
  • 日本国内防爆取得

概略仕様

出力 4-20mA HART, Foundation Fieldbus, Modbus
プローブ材質 SS316,316L, ハステロイC,Monel など
プロセス温度範囲 -196℃~450℃ (条件、モデルにより異なります)
プロセス圧力範囲 最大431bar (条件、モデルにより異なります)
測定誘電率範囲 1.4~100
最大粘度 10,000CP
最大計測長 およそ9m (条件により異なります)

測定原理 ガイドウェーブレーダーとは

毎秒250,000回の電磁パルスがプローブを伝って液面へ発信され、液面に反射して戻る時間を測定し液レベルを算出

パルスの一部はプローブを伝って測定物を透過するため、複数の界面を同時に測定することも可能



日本国内防爆を取得



耐圧防爆、本質安全防爆、非点火防爆、容器による粉じん防爆の認証を取得

対象となる業界

  • 化学プラント
  • 石油精製プラント
  • 火力・原子力発電所
  • 液化ガス
  • 水、廃水
  • 再生エネルギー
  • 飲料、食品プラント
  • 製薬プラント
  • ライフサイエンス

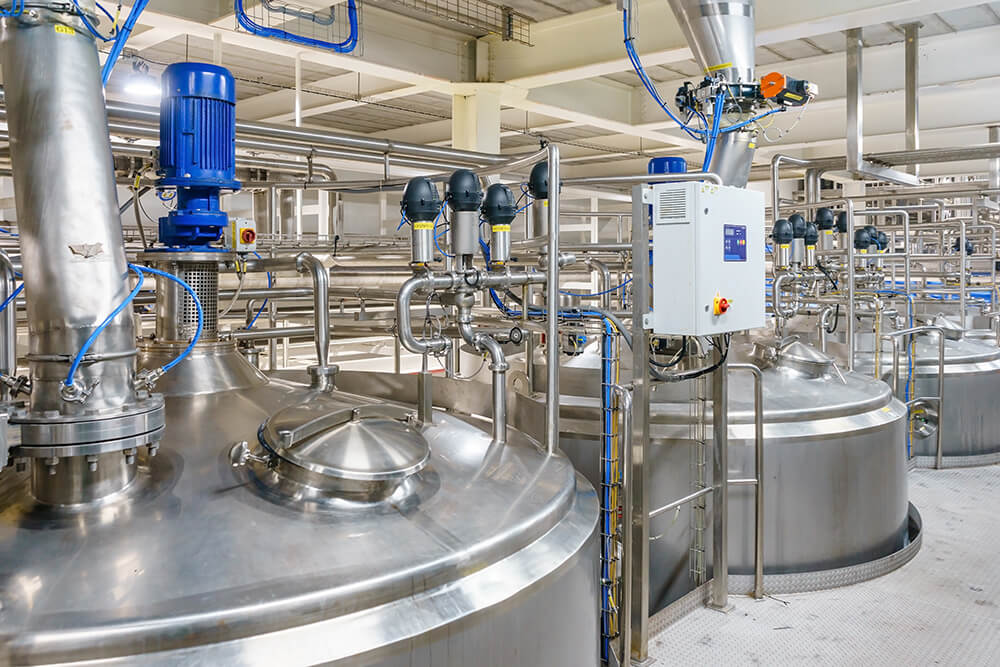

サニタリー仕様

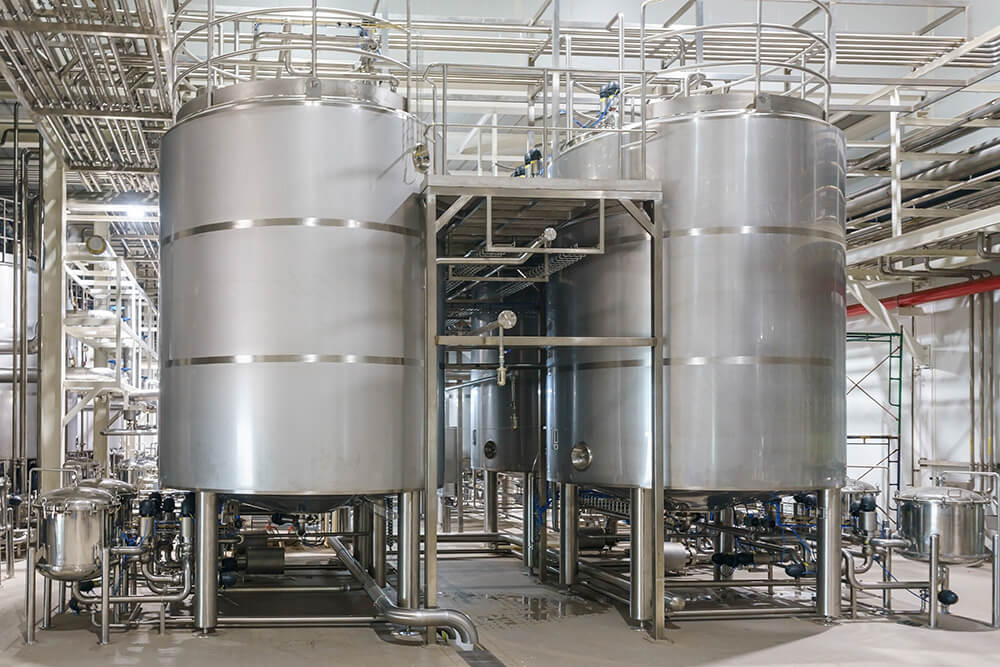

どんなタンクでも設置が可能

  • プローブの曲げ加工により、あらゆるタンク形状でも底面までの測定が可能
  • 撹拌機やスプレーノズル等の障害物を避けて設置可能
  • 鏡板部分や排出管の直前まで測定でき、タンク内液体を無駄 にしません
  • プローブ最短30cmから製作できるため、小型タンクでの全量測定可能





この製品に関する動画

Magnetrols 最新ガイドウェーブ・レーダー式レベル計(国内防爆取得製品)



Magnetrol Hygienic
