em-tec / エムテック社(ドイツ)
クランプ式超音波流量センサー

①クランプオントランスデューサー
②トランスミッターで構成された、チューブを切らずに機器に挟み込むだけで計測が可能な流量計です。

流体に直接触れずに流量を計測ができることから、バイオ医薬やワクチン、血液製剤など、高い清浄度が求められる業界において、コンタミリスクゼロのセンサーとして、高い信頼を得ております。


特長

  • チューブを切らずに設置が可能

  • コンタミフリー

  • シングルユースに対応

  • メンテナンスフリー

  • 圧力損失やシェアストレスはありません

  • シングルユース対応ながら経済的

  • 4-20mAおよびRS232出力対応

概略仕様

チューブタイプ

フレキシブルチューブ(外径1/4”~1-5/8”)

   <例>(プラチナ硬化)シリコン、熱可塑性エラストマー(TPE)、PVC、ポリウレタン

  (ブレードホースは使用できません)

メディアタイプ

緩衝液、細胞培養培地、発酵培地、炭化水素、栄養培地、生理食塩水、水、血液、

代用血液を含む液体

メディア動作温度

4 to 50°C

キャリブレーションテーブル

各トランスデューサの電子ストレージに最大7つの校正テーブルをプログラムできます。

精度を高めるためのユーザーアダプターの校正係数を使用したオンサイト校正調整。



流量レンジ

外径

流量

1/4“

±4L/minまで

17/64“~5/16”

±6L/minまで

3/8“~7/16

±8L/minまで

1/2“~5/8“

±10L/minまで

11/16”~7/8”

±20L/minまで

1”~1.1/8”

±50L/minまで

1.1/4”~1.5/8”

±100L/minまで





精度

外径

精度

分解能

OD≦3/4”

±3%(読値)±20ml/min

≦2ml/min

OD=7/8“

±3%(読値)±80ml/min

≦2ml/min

OD≦1-1/8“

±3%(読値)±200ml/min

≦3ml/min

OD≦1-5/8“

±3%(読値)±400ml/min

≦4ml/min

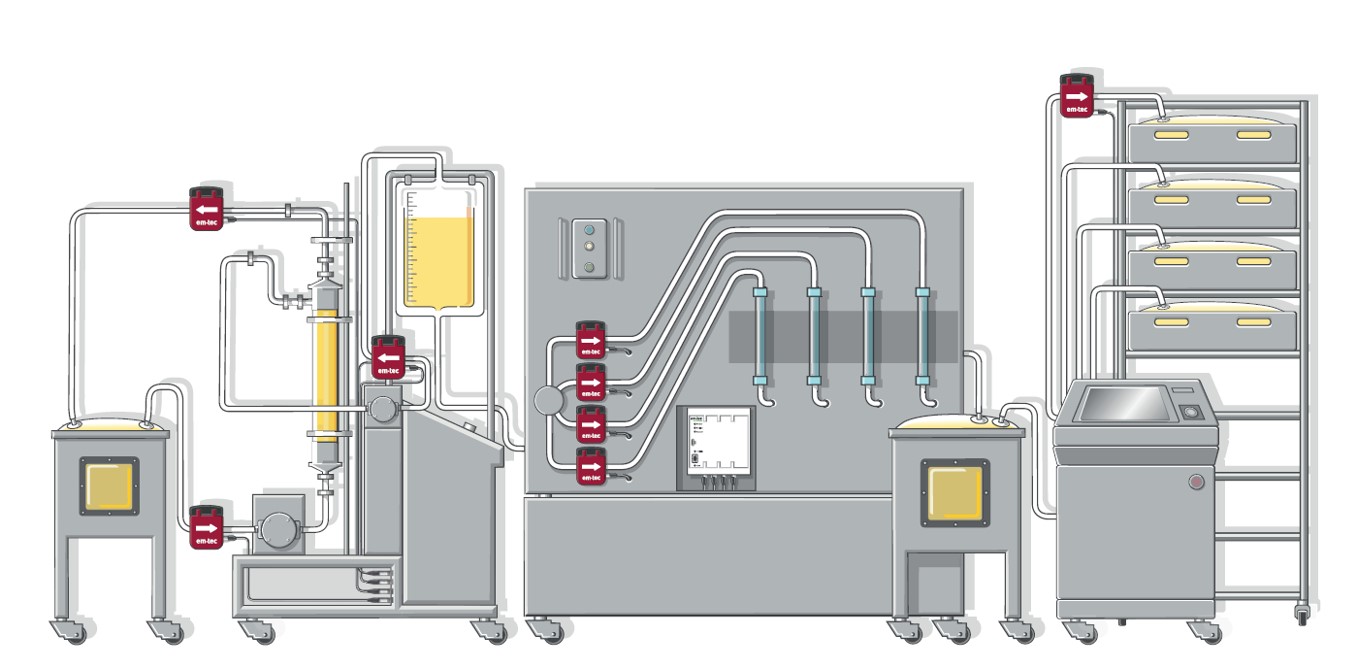

用途・事例

  • 培地やバッファなどの供給量測定
  • TFFなどのフィルタリングの循環プロセスにおける流量管理
  • クロマト装置へのグラジエント供給のコントロール
  • バッファの連続混合ラインでの比率コントロール



メーカーホームページURL

https://www.em-tec.de/en/bioprocessing/sensorics/
