QUATTROFLOW / クアトロフロー社(ドイツ)
4連ダイアフラムポンプ

バイオ医薬業界向けに特別に設計されたポンプ、シングルユースの対応可能

特長

  • 低せん断
  • 高い自吸力、空運転可能
  • 4連ダイアフラムによる低脈動
  • 搬送液の発熱なし
  • マルチユース、シングルユース対応

概略仕様

【マルチユース】

  • ハウジング材質:SS316L
  • ダイアフラム材質:サントプレン
  • バルブ材質:EPDM
代表モデル QF150S QF1200SHT QF2500S QF4400S QF4400SHT QF5050S QF10K QF20K
流量 [L/h] 1–180 6–1200 50-2500 150-5000 50-5000 50-5000 500-10000 1000–16000
吐出圧力  流体温度 < 40℃ : 6bar  | 流体温度 > 40℃ : 4bar
最大温度  運転時 : 80℃ | CIP時 : 90℃ | SIP時 : 130℃ | オートクレーブ時 : 130℃
回転数[rpm] 10-3000 10-2400 30-1750 20-1200 10-1200 10-1049 50-900 35-780
接続口[TC] 1/4"  3/4"  1" 1.5"  1.5"  1.5"  2"  2"

【シングルユース】

  • ハウジング材質:PP
  • ダイアフラム材質:サントプレン
  • バルブ材質:EPDM
代表モデル

QF30SU

QF150SU

QF1200SUHT

QF2500SU

QF4400SU

QF5050SU

QF20KSU

流量 [L/h]

0.06-30

1–180

6-1200

50–2500

150–5000

50–5000

1000–16000

吐出圧力  流体温度 < 40℃ : 4bar | 流体温度 > 40℃ : 4bar
最大温度

運転時 : 60℃ | オートクレーブ時 : 130℃

回転数[rpm]

10-1000

10-3000

10-2400

30-1750

20-1200

10-1049

35-780

接続口

Hosebarb 4mm

1/4"TC

3/4"TC

1"TC

1.5"TC

1.5"TC

2"TC

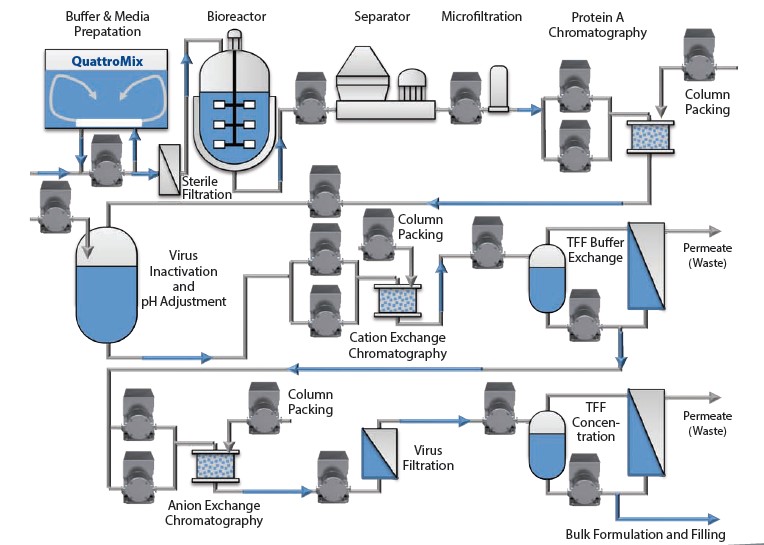

アップ・ダウンストリームQuattroflowポンプ推奨使用例





用途・事例

  • TFF(タンジャンタルフロー)
  • 液体クロマトグラフィー
  • 遠心分離機
  • 滅菌ウィルス濾過
  • 精製及びインライン希釈



英文カタログ

QUATTROFLOW4連ダイアフラムポンプ総合カタログ
PDFファイル
1”TC 2,500L/hポンプ
PDFファイル
微小流量ポンプ ~30L/h
PDFファイル



メーカーホームページURL

https://www.psgdover.com/quattroflow
